Hafif Sanayi Jeneratörlerinin Boyutlandırılması: 20 kW ile 50 kW Sistemler İçin 2026 Mühendislik Çerçevesi

Giriş: 20-50 kW jeneratörlerin seçilmesi, %60-80 sürekli çalışma yükünü 3-6x motor girişi artışı ve %20-25 yedeklik marjına karşı dengelemeyi gerektirir.

1. 20 ila 50 kW bandında kapasite kararları

2026 modern hafif sanayi ortamında, uygun yedek veya ana güç çözümünü seçmek kritik bir mühendislik gereksinimidir. Küçük üretim tesisleri, malzeme işleme atölyeleri, gelişmiş depolama ve hafif montaj hatları gibi tesislerin güç gereksinimleri genellikle 20 kW ila 50 kW dizel jeneratör kapasite bandında yer alır.

Mühendisler ve tesis yöneticileri, bu sistemleri değerlendirirken genellikle karmaşık bir karar alma süreciyle karşılaşırlar. Görünüşte benzer tesisleri karşılaştırırken merkezi bir mühendislik ikilemi ortaya çıkar: Neden bir küçük işleme atölyesi 20 kW'lık bir sistemde güvenilir şekilde çalışabiliyorken, benzer fiziksel alana sahip başka bir tesis operasyonel güvenlik ve ekipman ömrünü korumak için 40 kW veya 50 kW bir üniteye ihtiyaç duyuyor?

Bu teknik beyaz kitabın amacı, paydaşlar için kapsamlı bir analitik çerçeve sağlamaktır. Yük özellikleri, çalışma modları ve gelecekteki genleşme parametreleri değerlendirilerek bu rehber, teknik personelin 20 kW, 30 kW, 40 kW ve 50 kW jeneratör oranları arasında haklı ve veri odaklı kapasite seçimleri yapmalarına yardımcı olacaktır.

2. 20 ila 50 kW aralığında hafif sanayi yük özellikleri

2.1 Hafif Sanayi Bağlamlarının Tanımlanması

Hafif sanayi terimi, hafif üretim, bileşen montajı, ambalajlama, depolama ve küçük ölçekli işleme alanlarına odaklanan sektörleri kapsar. Bu ortamlar, orta düzeyde toplam güç tüketimiyle karakterize edilir ancak oldukça çeşitli ekipman profillerine sahiptir.

2.1.1 Genel Uygulama Senaryoları

Ağır sanayi alanlarının aksine, hafif sanayi tesisleri genellikle büyük tekil yükler taşımaz. Bunun yerine, elektrik altyapıları farklı, özel devrelerin bir araya gelmesini destekler.

2.1.2 Eritme Malzemeleri ve İşleme Tesisleri

Bu kapasite bandında yaygın olarak görülen özel bir uygulama, malzemelerin eritilmesi için tasarlanmış ekipmanlardır. Bu sistemlerin karmaşık kimyasal rafinasyon yerine eritme malzemeleri için özel olarak tasarlandığını ayırt etmek önemlidir. Malzemelerin eritilmesi için gereken termal yük, temel kapasite hesaplamalarına dahil edilmesi gereken istikrarlı, dirençli elektrik talepleri oluşturur.

2.2 Tipik Yük Bileşimleri

Tesis yükünün tam bileşimini anlamak, jeneratör boyutlarının kesin olarak belirlenmesinin ilk adımıdır. Tipik yükler üç ana kategoriye ayrılır:

• Sürekli Dirençli Yükler: Bu, tesis aydınlatması, küçük ölçekli elektrikli ısıtma elemanları ve genel ofis güç gereksinimlerini içerir.
• Endüktif Motor Yükleri: Bunlar küçük ve orta ölçekli endüksiyon motorları, sıvı pompaları, havalandırma fanları ve endüstriyel hava kompresörlerinden oluşur.
• Hassas Elektronik Ekipman: Bu, Programlanabilir Mantık Denetleyicileri (PLC), otomatik kontrol sistemleri ve yerel Bilgi Teknolojisi (BT) donanımını kapsar.

Yük Yoğunluğu ve Süreç Sürekliliği Bu alandaki iki kritik kavram yük yoğunluğu ve süreç sürekliliğidir. Bazı hafif sanayi uygulamaları düşük genel güç tüketimi gösterebilir, ancak olağanüstü güç kalitesi ve kesintisiz süreklilik talep eder. Bu katı gereksinimler, gerekli alternatör boyutlarını, voltaj düzenleme yeteneklerini ve genel sistem yedeklik stratejilerini doğrudan etkiler.

3. 20, 30, 40 ve 50 kW Seçeneklerini Karşılaştırmak İçin Analitik Çerçeve

3.1 Beş Sütunlu Karar Matrisi

Çeşitli motor üreticileri ve alternatör markaları arasında boyutlandırma sürecini standartlaştırmak için bu belge, evrensel bir mühendislik çerçevesi önermektedir. Bu çerçeve, marka önyargısını ortadan kaldırır ve tamamen 20 ila 50 kW kapasite bandının teknik fiziğine odaklanır. Sonraki bölümler, bu sütunlara göre dört kapasite katmanını değerlendirecektir.

• Koşu Yükü Temeli
• Başlatma ve Başlatma Yükleri
• Çalışma Modu (Bekleme ve Prime Karşılaştırması)
• Çevresel ve Verimlilik Gereksinimleri
• Geleceğin Genişletilmesi ve Boşalma Planlaması

3.1.1 Kapasite Boyutlandırması için Gösterge Ağırlıklandırma

Bu analitik çerçeveyi uygularken, danışmanlar genellikle her operasyonel metrike ağırlıklı önem verir.

Tablo 1: Boyutlandırma Algoritmaları İçin Karar Faktörü Ağırlıkları

4. Temel Koşu Yükü: Her derecenin genellikle nerede uyduğu

4.1 Önerilen Çalışma Menzilleri

Kapasite katmanını kilitlemenin temel adımı, toplam çalışma gücünü kilovat cinsinden hesaplamaktır. 2026'da operasyonları standartlaştıran önde gelen endüstriyel yönergeler, tipik yüklerin jeneratör isim plakası derecelendirmesinin %60 ile %80'i arasında tutulmasını öngörüyor.

4.1.1 Kapasite Katman Eşlemesi

%60 ile %80 kuralının uygulanması, her kapasite seviyesi için özel operasyonel pencereler elde eder:

• 20 kW Katman: Yaklaşık 12 ila 16 kW arasında sürekli çalışma yükü için optimaldir.
• 30 kW Katman: Yaklaşık 18 ila 24 kW arasında sürekli çalışan bir yük için optimaldir.
• 40 kW Katman: Yaklaşık 24 ila 32 kW arasında sürekli çalışan bir yük için optimaldir.
• 50 kW Katman: Yaklaşık 30 ila 40 kW arasında sürekli çalışan bir yük için optimaldir.

50 kW seviye aralığının gösterge bir parantez olduğu vurgulanmalıdır; Gerçek uygulama, sahada hassas yük hesaplamaları gerektirir.

4.1.2 Üçüncü Taraf Danışman Perspektifi

Mühendislik tabanlı bir yük hesaplaması, örneğin 15 ila 20 kW gibi bir sınır bölgesine girdiğinde, 20 kW'lık bir ünite seçme veya 30 kW'lık bir üniteye yükseltme kararı tamamen geçici başlangıç etkilerine, beklenen tesis büyümesine ve ilk sermaye harcamalarına bağlıdır.

5. Başlatma Akımları ve Motor Yükleri: kW Bantlarının Yükseltilmesi

5.1 Motor Girişi Akım Dinamikleri

Endüksiyon motorları, konveyörler, hava kompresörleri ve havalandırma sistemlerini çalıştıran hafif sanayide yaygın olarak görülür. Kritik boyutlandırma faktörü, bir motor çalıştırma akımının standart çalışma akımının 3 ila 6 katına kadar yükselebilmesidir. Bu ani yük talebi, mühendislerin spesifikasyonları 20 kW'dan 30 kW'a veya 40 kW'dan 50 kW'a yükseltmeye zorlan birincil teknik katalizördür.

5.1.1 Başlangıç Metodolojilerinin Etkisi

Geçici yükün şiddeti, motor başlatma metodolojisine büyük ölçüde bağlıdır.

• Cross-the-Line (Direct-on-Line): Maksimum kilitli rotor kilovolt-amper (LRKVA) gerektirir ve alternatöre büyük bir baskı uygular.
• Star-Delta ve Yumuşak Başlatıcılar: İlk elektrik şokunu azaltarak jeneratör boyut toleransını daha sıkılaştırır.
• Değişken Frekans Sürücüleri (VFD): Mekanik ve elektriksel başlangıç gerilimini önemli ölçüde azaltır, ancak alternatörün karşılaması gereken harmonik bozulma getirirler.

5.1.2 Bir Seviye Ne Zaman Atlamalıyım

Mühendislik en iyi uygulamaları, kapasite katmanının yükseltilmesi için belirli senaryoları belirler. Tesis temel yükü 20 kW'lık bir ünitenin %60 ila %70'i arasında duruyorsa ve hattın doğrudan karşısında büyük bir endüksiyon motoru çalıştırılması gerekiyorsa, standart protokol 30 kW'lık bir sisteme geçmeyi önerir. Benzer şekilde, 30 kW taban seviyesinde yüksek giriş yükü, voltaj düşüşlerini kabul edilebilir parametreler içinde sınırlamak için 40 kW'a yükseltilmesini gerektirir. Ayrıca, sık sık başlat-durdurma döngüleri gerektiren büyük motor yükleri, sabit halde çalışan kilowatt düşük kalsa bile 40 kW veya 50 kW derecelendirmesi gerektirebilir.

6. Çalışma Modu: Bekleme vs Prime Power

6.1 Uygulama Ayrımları

Uygulama görev döngüsü, boyutlandırma matematiğini köklü bir şekilde değiştirir.

6.1.1 Bekleme Güç Mimarisi

Bekleme enerji sistemleri yalnızca şebeke arızaları sırasında çalışır. Bekleme uygulamaları için boyutlandırma genellikle tepe potansiyel yükünün toplanması ve orta düzeyde bir güvenlik katsayısı uygulanmasıyla hesaplanır. Bağımsız sektör literatürü, bekleme kapasitesini belirlemek için mutlak zirve tesis yükünün üzerine %20 ila %25 marj eklenmesini önermektedir.

Örneğin, sadece acil aydınlatma ve kesinti sırasında aralıklı forklift bataryasının şarjına ihtiyaç duyan hafif sanayi depo tesisi, genellikle 20 kW ile 30 kW arasında bekleme ünitesi ile iyi hizmet alır.

6.1.2 Prime Power Architecture

Asal ve sürekli güç üniteleri birincil elektrik kaynağı olarak görev yapar. Bu uygulamalar için mühendisler, uzatılmış çalışma süresi verimliliği, yakıt tüketimi ekonomisi ve termal yük oranlarını titizlikle dengelemek zorundadır. Sabit yanma sıcaklıklarını sağlamak ve motor ömrünü en üst düzeye çıkarmak için %70 ila %80 yük aralığında sürekli olarak bir ana güç motoru çalıştırmak kesinlikle gereklidir.

Bir jeneratörün küçük, sürekli bir üretim hattı için ana güç omurgası olması gerekiyorsa, mühendisler ani operasyonel dalgalanmaları emmek ve anında süreç genişlemelerini karşılamak için 40 kW veya 50 kW sistemleri güçlü şekilde tercih ederler.

7. Çevre, Voltaj ve Güç Kalitesi Kısıtlamaları

7.1 İrtifa ve Sıcaklık Düşüşü

Çevresel fizik motor performansını doğrudan düşürür. Yüksek ortam sıcaklıkları, deniz seviyesinden yüksek irtifalar ve yoğun partikül yüklü veya nemli ortamlar, motorun etkili hacimsel verimliliğini azaltır. Mühendisler, belirli üretici değer verdirme eğrileriyle görüşmelidir. Yüksek irtifada hesaplanan 28 kW yük, başlangıçta 30 kW bir ünite belirten bir projeyi, kaybedilen yanma verimliliğini telafi etmek için 40 kW veya 50 kW seviyesine yükseltmeye zorlayabilir.

7.2 Voltaj Özellikleri ve Güç Kalitesi

Hafif sanayi uygulamaları ağırlıklı olarak üç fazlı 380-415 V veya 208-480 V dağıtım ağlarını kullanır. Yük adımlarında izin verilen voltaj düşüşü ve frekans sapmasının katılığı, daha yüksek kapasite oranlarının seçilmesinde kesin bir kıyastır olarak hizmet eder.

Bir tesis, Bilgisayar Sayısal Kontrol (CNC) makineleri, servo sürücüler veya hassas otomasyon mantık kontrolörleri gibi yüksek bir voltaja duyarlı ekipman konsantrasyonu entegre ettiğinde, mühendisler kasıtlı olarak %100 neredeyse tam yük çalışmadan kaçınan bir kapasite katmanı seçerler. Bu kasıtlı aşırı boyutlandırma, alternatörün geçici yanıtını iyileştirir ve harmonik voltaj bozulmasını en aza indirir.

7.3 Çevresel, Sosyal ve Yönetişim (ESG) Uyumu

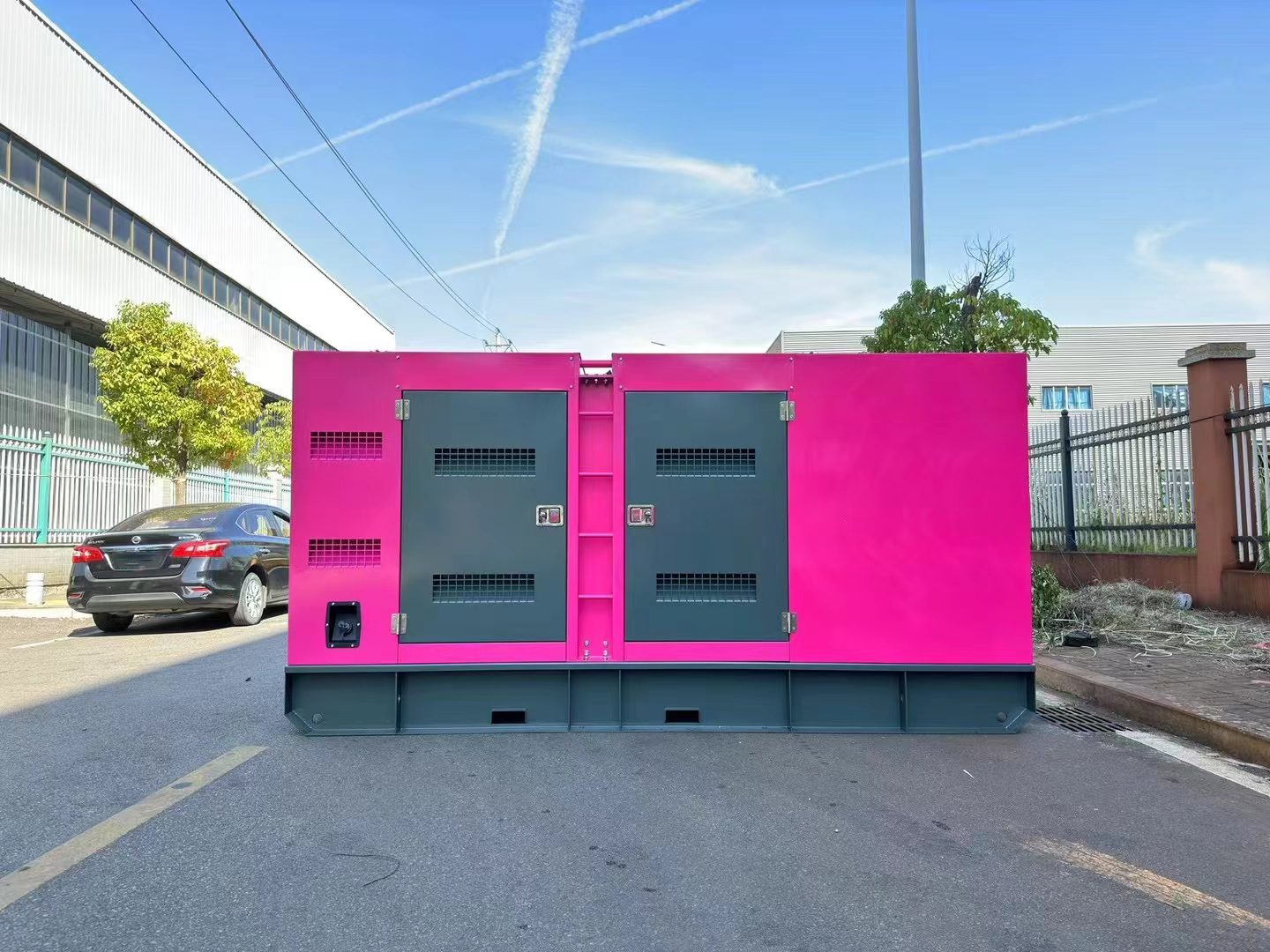

2026 yılında, kurumsal ESG çerçeveleri katı akustik emisyon ve karbon ayak izi sınırları belirler. Konut bölgelerine yakın tesislerde akustik bastırma zorunludur. Bu kapasite bandı için akustik mühendisliğe dair ayrıntılı bilgiler, düşük gürültülü dizel sistemlerinin önemine dair teknik literatürde bulunabilir. Gelişmiş baffling'e sahip yüksek donanımlı bir kanopi, ağırlık ekleyebilir ve soğutma hava akışını değiştirebilir; bazen seçilmiş alternatör konfigürasyonunda optimum termal redaksiyonu korumak için hafif bir ayarlama gerekebilir.

8. Ekonomik ve Operasyonel Takas Noktalar

8.1 Toplam Sahiplik Maliyeti (TCO) Analizi

Yaşam döngüsü maliyetini analiz etmek çok önemlidir. Toplam yatırım getirisi için denge noktası, başlangıç sermaye harcaması, kümülatif yakıt tüketimi, önleyici bakım programları ve plansız durma süresinin finansal riski değerlendirildiğinde 20 kW ile 50 kW birim arasında dramatik şekilde değişir.

8.1.1 Yanlış Boyutlandırmanın Tehlikeleri

Optimal yük bandının dışında bir ünite seçilmek ciddi operasyonel riskler getirir.

• Düşük Boyutlandırma Sonuçları: Kronik motor aşırı yüklenmesine, yerel aşırı ısınmaya, sık devre kesicilerin atılmasına, bileşen hızlanan bozulmasına ve üretim üretiminde ciddi istikrarsızlığa yol açar.
• Aşırı Boyutlandırma Sonuçları: Büyük bir motoru çok küçük bir yükle çalıştırmak, yıkıcı düşük yanma sıcaklıklarına neden olur. Bu durum, yanmamış yakıtın egzoza geçmesine (ıslak üst üsteme), silindirde ciddi karbon birikimine, boru camlarına ve yakıt verimliliğinin ciddi şekilde azalmasına yol açar.

8.1.2 Karar Koordinat Sistemi

Bunu görselleştirmek için mühendislik ekipleri dört katmanı bir karar koordinatı matrisine yerleştirir. Yük oranı, yakıt verimliliği ve yedeklik eksenlerle, değişken bütçe kısıtlamaları ve kurumsal risk toleranslarının nihai kararları farklı kapasite aralıklarına itmesi matematiksel olarak netleşiyor.

9. Kapasite Bant Profilleri: 20/30/40/50 kW Öneriler

Bu bölüm, her kapasite katmanı için uygun özel parametreleri ve tesis türlerini detaylandıran standartlaştırılmış profiller oluşturur.

9.1 20 kW Profili

• Teknik Parametreler: Toplam sürekli çalışma yükü düşük kalıyor ve 10 ila 14 kW arasında değişiyor. Tesiste doğrudan çevrimiçi çalıştırma gerektiren büyük motorlar bulunmamaktadır. Yük büyük ölçüde dirençlidir ve aydınlatma ile düşük çekimli tek fazlı ekipmanlara odaklanır. Ana uygulama bekleme gücüdür.
• Tipik Tesisler: Küçük zanaatkâr işleme atölyeleri, temel güvenlik sistemleri gerektiren yerel depolama veya yalnızca acil çıkış aydınlatması ve yerel sunucu rafları için yedek talep eden tesisler.

9.2 30 kW Profili

• Teknik Parametreler: Tesis, bir veya iki orta boy endüksiyon motoru veya endüstriyel hava kompresörü kullanır. Temel çalışma gücü sabit bir şekilde 15 ila 20 kW civarındadır. Elektrik mimarisi, motor başlatma girişi için hesaplanmış geçici bir tampon gerektirir.
• Tipik Tesisler: Hafif üretim ortamları, otomatik paketleme konveyör hatları ve pnömatik aletlere ve kapsamlı HVAC havalandırma ağlarına büyük ölçüde bağımlı atölyeler.

9.3 40 kW Profili

• Teknik Parametreler: Tesis karmaşık ve çok katmanlı bir yük profili sergilemektedir. Saha, birden fazla üç fazlı motorun üst üste işlemesi nedeniyle önemli basamak yükü etkileri yaratmaktadır. Sürekli baz değeri tam olarak 22 ile 30 kW arasında değişir.
• Tipik Tesisler: Küçük ölçekli sürekli montaj hatları, genişletilmiş işleme merkezleri ve hem ağır işlem donanımını hem de tam ölçekli idari ofis klima kontrolünü aynı anda beslemek zorunda olan kapsamlı hafif sanayi sahaları.

9.4 50 kW Profili

• Teknik Parametreler: Temel saha yükü 30 ila 35 kW eşiğine karşı itilir. Kurumsal strateji, gelen ekipmanlar için kapsamlı yedek kullanımını ve geleceğe hazırlık zorunluluğunu öngörüyor. Enerji kaynaklı üretim durmasının finansal maliyeti ciddi olarak sınıflandırılır.
• Tipik Tesisler: Yüksek verimli özel üretim tesisleri, aynı anda birden fazla endüstriyel kaynak sistemi ve ağır hizmet kompresörleri çalıştıran üretim bölgeleri ve merkezi güç dağıtımı gerektiren çok kiralı hafif sanayi kompleksleri.

10. Dava Karşılaştırmaları: Bitişik Derecelendirmeler Arasındaki Marjinal Kararlar

Çerçevenin uygulanmasını sağlamlaştırmak için eşik vaka çalışmalarını inceliyoruz.

10.1 Vaka Analizi

• Marjinal Vaka A (20 kW vs 30 kW): Bir tesis, hesaplanmış bir temel yükü 15 ila 17 kW arasında sunar. Teknik olarak 20 kW'lık bir ünite bu yükü kaldırabilir, ancak çok az baş boşluğu bırakır. Mühendislik değerlendirmesi, 20 kW sistemin sıkı operasyonel toleransını üstün motor çalıştırma rezervi, artırılmış genleşme kapasitesi ve 30 kW sistemin daha yüksek başlangıç sermaye maliyetiyle karşılaştırmalıdır.
• Marjinal Durum B (30 kW vs 40 kW): Bir işleme hattı sabit bir 24 ila 26 kW arasında bir güç gerektirir. Bu seviyede 30 kW gücünde bir ünite çalıştırmak, yük faktörünü %85'in üzerine çıkarır ki bu da aşırı yaz ortam sıcaklıkları için optimal değildir. 40 kW bir üniteye yükseltmek, yük faktörünü daha sağlıklı bir %65'e düşürerek yakıt tüketimi ve motor termiğini optimize eder.
• Marjinal Durum C (40 kW vs 50 kW): Bir tesis sabit 30 kW enerji çeker. Karar, yeni eklenen ağır konveyör sisteminin dizileme sırasında gerilim düşüşünü kesin şekilde değerlendirir.

Her eşik vakası için, mühendislik önerisi belirli veri çıktılarının analiz edilmesiyle formüle edilir: saat başına beklenen yakıt yanma oranları, motor çalıştırma sırasında voltaj düşüşünün yüzdesi, toplam sermaye harcama farkları ve mekansal ayak izi sınırlamaları. Bağımsız mühendislik firmaları, tek bir sabit sayı körü körüne dikte etmek yerine önerilen fonksiyonel bir bölgenin seçilmesini savunur ve nihai spesifikasyonların gerçek dünya saha denetimleri gerektirdiğini belirtir.

11. Pratik Araçlar, Standartlar ve Uzman Katılımı

Profesyonel kapasite değerlendirmesi yapmak için doğrulanmış araçlar ve küresel kodlara uyum gereklidir.

11.1 Tanı ve Hesaplama Metodolojileri

• Ampirik Yük Kaydı: Ana servis girişine sıkıştırılmış hassas güç kalitesi analizörlerinin kullanılarak, 7 günlük bir operasyonel döngü boyunca gerçek tepe akım ve geçici yükselmeleri kaydetmek.
• Dijital Simülasyon Araçları: Farklı voltajlar altında kW, kVA, güç faktörü ve amperi dinamik olarak çapraz referans veren gelişmiş çevrimiçi hesaplama matrislerinden yararlanmak.
• Özel Denetimler: Kapsamlı harmonik yük profili ve sahaya özgü çevresel derating hesaplamalarını yürütmek için üçüncü taraf güç danışmanlarının işe alınması.

11.2 Düzenleyici Standartların Entegrasyonu

Proje yöneticileri, kapasite boyutlandırmasının 2026 katı düzenlemelerine uygun olduğundan emin olmalıdır. Ulusal Elektrik Kodu (NEC), Uluslararası Elektroteknik Komisyonu (IEC) standartları ve özel üretici boyutlandırma protokollerine aşinalık yapılabilir. Şebekeye senkronizasyon, çoklu ünite paralel bağlantı veya yaşam güvenliği acil çıkış sistemleri içeren herhangi bir proje, lisanslı profesyonel bir elektrik mühendisinin imzasını ve denetimini zorunlu kılmaktadır.

12.0 Sıkça Sorulan Sorular (SSS)

S: Güç faktörü (PF), 30 kW'lık jeneratörden 40 kW'lık jeneratöre geçişi nasıl etkiliyor?

C: Güç faktörü, elektrik enerjisi kullanımının verimliliğini ölçür. Düzeltilmemiş çok sayıda endüksiyon motoru olan hafif sanayi ortamlarında genellikle gecikmeli bir güç faktörü (genellikle 0.8) olur. 0.8 PF ile 30 kW bir sistem 37.5 kVA üretir. Yeni ekipman nedeniyle güç faktörü daha da düşerse, alternatör motor kW sınırına ulaşmadan önce kVA termal sınırına ulaşabilir ve 40 kW alternatör ucuna yükseltme gerekebilir.

S: Değişken Frekanslı Sürücü (VFD) kurulumu, bir tesisin 50 kW üniteden 40 kW üniteye düşürülmesine izin verir mi?

C: VFD'ler, doğrudan hatlı motorların büyük başlangıç girişi akımını ortadan kaldırır ve bu da teorik olarak gerekli alternatör kapasitesini azaltır. Ancak, VFD'ler doğrusal olmayan harmonik bozulma getirir ve bu da jeneratör sarımlarında fazla ısı oluşturur. Harmonik ısınmayı önlemek için alternatörün genellikle büyük boyutlu olması gerekir. Bu nedenle, mekanik motor 40 kW'a küçültülebilirken, alternatör ucu yine de büyük kalması gerekebilir.

S: 50 kW dizel jeneratörü sadece 15 kW yükle çalıştırmanın zararlı olduğu doğru mu?

C: Evet. Bir dizel motorun sürekli olarak nominal kapasitesinin %30'unun altında çalıştırılması, yanma odasının optimal çalışma sıcaklıklarına ulaşmasını engeller. Bu durum, yakıtın eksik yanmasına, vanalarda karbon birikmesine ve yanmamış yakıtın egzoz manifolduna sızmasına yol açar; bu zararlı durum islak yığma olarak adlandırılır.

S: Bir depoda 20 kW'lık bir bekleme ünitesinin yük bankası testi için optimal frekans nedir?

C: Yukarıda bahsedilen ıslak yığma sorunlarını önlemek ve toplam sistem bütünlüğünü doğrulamak için, 2026'daki en iyi uygulamalar, yedek ünitelerin yılda en az iki saat boyunca sürekli yük bankası testine (isim plakası derecesinin %80 ila %100'ine ulaşan) ve aylık rutin egzersiz koşuları yapılmasını önermektedir.

13.0 Sonuç: Kanıta Dayalı Kapasite Seçimi

20 kW ile 50 kW kapasite arasında gezinmek, basit metrekare tahminlerinin ötesine geçmek gerektiriyor. Tanımlayıcı ölçüt, ekipmanın markası değil, tesis yük profilinin, belirli geçici başlangıç davranışlarının ve uzun vadeli operasyonel stratejinin titiz, nicel anlayışıdır.

Modern mühendislik ekipleri, genel deneyimsel tahminlerden son derece doğru, veri odaklı boyutlandırma algoritmalarına doğru ilerliyor. Bu analitik yaklaşım, güç güvenilirliğini en üst düzeye çıkarır, hassas otomasyon bileşenlerini geçici hasara karşı korur ve sermaye varlığın yaşam döngüsü kullanımını önemli ölçüde iyileştirir.

Son olarak, tam boyutlandırma metodolojisi, yük hesaplamaları ve temel varsayımların izlenebilir bir mühendislik belgesine resmileştirilmesi şiddetle tavsiye edilir. Bu teknik dosya, gelecekteki tedarik ihaleleri, bakım takvimi optimizasyonu ve uzun vadeli tesis genişletmesi için paha biçilmez bir varlık haline gelir.
